貼片機也稱作貼裝機，是SMT行業非常重要的核心機器，SMT整線的生產效率和產能由貼片機決定，行業中也有高速、中低速（多功能）機之分，貼片機通過貼裝懸臂控制的貼裝頭（貼裝頭上裝有吸嘴）吸嘴來拾取元件，將不同的元器件貼到PCB指定的焊盤位置；那么吸嘴是如何拾取元器件呢，就是通過我接下來要跟大家講的飛達,中文也稱供料器來實現這個操作。
貼片機的供料器飛達有多種樣式，下面給大家主要介紹一下幾種類型
盒式供料器，帶式供料器，管式供料器，托盤式供料器
盒式供料器
盒式供料器又稱為震動式供料器，工作方式是將元器件自由的裝入成型的塑料盒或袋中，通過振動式送料器把元器件依次送入貼片機，它適用于非極性矩形和圓柱形元件，但不適用于通過振動供料器或給料管將元件依次送入貼片機，這種方法通常用于熔化極性元件和小輪廓半導體元件，僅適用于極性元件。
帶式供料器

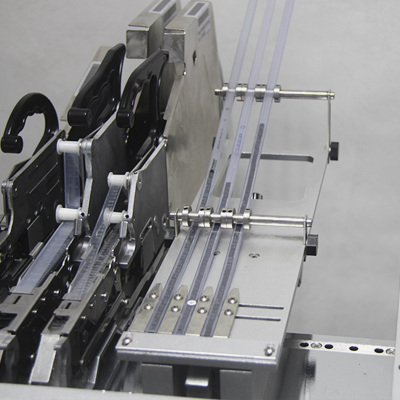

帶式送料器是貼片機送料器中最常用的一種，傳統結構方式有輪式、爪式、氣動式以及多間距電動式，現在已經發展為高精度電動式，高精度電動式與傳統結構方式相對，傳送精度更高、送料速度更快、結構更加緊湊，性能更穩定，大大提高了生產效率
帶狀料基本規格
·基本的寬度：8 mm，12 mm，16 mm，24 mm，32 mm，44 mm和52 mm等多種類型；
·帶狀間距（相鄰元件中心到中心）：2 mm，4 mm，8 mm，12 mm和16 mm；
·帶狀的材料有兩種：紙狀與塑料狀；
管式供料器
管式送料器通常使用振動送料器來保證管中元器件不斷進入貼片頭吸取位置，一般PLCC和SOIC是用這種方式來供料的。管式供料器有對元器件引腳保護作用好，穩定性和規范性較差，生產效率較底的特點
托盤式供料器
托盤進料器分為單層結構和多層結構。單層托盤供料器直接安裝在貼片機的供料器機架上，占用多個位置，適合托盤物料不多的情況；多層托盤式供料器具有多層自動轉載托盤，占用空間小，結構緊湊，盤裝元器件多為各種IC集成電路元件
不同的供料器適用于不同的元器件，隨著技術的發展，越來越多的電子元器件呈現精細小化走勢，或許隨著技術的再次發展，未來新型的供料器也將會出現。
